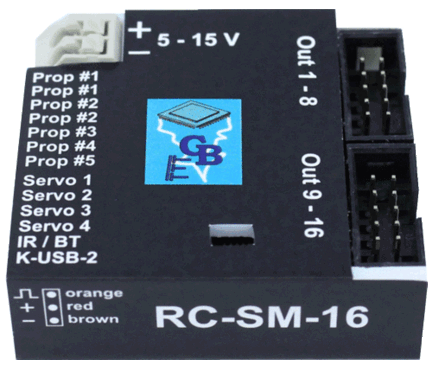

Switchmodul RC-SM-16

RC-SM-16 er et brugerdefineret programmerbart omskiftermodul til RC-modeller. Omskiftermodulet har 16 omskifterudgange og 4 servoudgange.

LED'er, lamper og relæer kan f.eks. tilsluttes de 16 omskifterudgange. Servoer eller hastighedsregulatorer kan styres via de 4 servoudgange.

Omskifter- og servoudgangene styres via op til fem proportionale indgange, som er tilsluttet en standard RC-modtager. S-BUS-, i-BUS- og SUMD/SUMD3-summerede signaler understøttes også. Dette giver i alt otte proportionale kanaler.

Følgende kontroller kan bruges på fjernbetjeningen til at styre udgangene og servoerne:

Sticks, drejeknapper, skydere, kontakter

Nautic/Multi-switch-moduler (Graupner, Robbe, BEIER NMS og EMS)

Kraftwerk-kontrolpad (samt kompatible scripts til touchpads)

Digitale kontakter med sumsignal SUMD3

Det er også muligt at styre omskiftermodulet via Bluetooth ved hjælp af Android-smartphone-appen "SFR-1 Controller".

De 16 koblingsudgange kan tændes og slukkes separat. RC-SM-16 kan også analysere gas- og styresignaler for at tænde bremselys, baklys og blinklys i henhold til modellens køresituation.

Til trådløs transmission af signaler til en sættevogn og anhænger kan der tilsluttes en IR-senderdiode til lysmodulerne SM-IR-16-2, LM-IR-8-1 og LM-IR-16-4 eller en Bluetooth-sender til LM-BT-16-4.

Den gratis Windows-software "RC-SM-16 Teacher" er nødvendig for at konfigurere koblingsmodulet.

Indstillingerne overføres ved hjælp af datakablet K-USB-2 (medfølger ikke!).

Du kan finde flere oplysninger i betjeningsvejledningen (PDF).

Svar på ofte stillede spørgsmål om vores moduler kan findes i vores FAQ (Ofte Stillede Spørgsmål).

Forsyningsspænding (Ub): 5 – 15 V DC

Strømforbrug: Standby-strøm: 30 mA

Drift: Afhængig af den koblede belastning

Proportionale indgange: 5 indgange PWM (1.000 - 2.000 ms)

Understøttede protokoller:

PWM (1.000 - 2.000 ms)

Sumsignal S-BUS (maks. 8 kanaler)

Sumsignal i-BUS (maks. 8 kanaler)

Sumsignal SUMD / SUMD3 (maks. 8 kanaler)

Servoudgange: 4 udgange (1.000 - 2.000 ms)

Switchudgange: 16 udgange

minuskobling, åben kollektor:

maks. 1,5 A pr. udgang,

den samlede strøm for alle udgange må ikke overstige 3,0 A

Funktioner kan skiftes via:

Proportionale kanaler

Nautic / Multiswitch / Multikanal / EMS

Kraftwerk kontrolpad (og kompatible touchpad-scripts)

Digitale kontakter (med SUMD3)

Bluetooth-controller BTC-1 til Android smartphone-app "SFR-1 Controller"

Yderligere grænseflader:

Programmeringsgrænseflade til datakabel K-USB-2

Tilslutning til IR-diode til lysmodulerne SM-IR-16-2 / LM-IR-8-1 / LM-IR-16-4 eller Bluetooth-sendermodul LM-BT-S til LM-BT-16-4

Beskyttelsesfunktioner:

Kortslutningsbeskyttelse ved koblingsudgange

Batterispændingsovervågning

Fejlsikring til proportionale indgange

Tilladt omgivelsestemperatur: 0 – 60° C

Tilladt relativ luftfugtighed: Maks. 85 %

Mål: 51 x 48 x 18 mm

Vægt: 30 g
